Para garantizar un rendimiento óptimo de un sistema CIP, es fundamental saber la concentración del detergente, tanto en el circuito como en el depósito de agua.

Nuestra experiencia en el campo

La conductividad tiene la menor cantidad de requisitos de mantenimiento y calibración y le permite reducir el uso de energía, productos químicos y agua. Endress+Hauser ofrece múltiples opciones de sensor de conductividad y transmisor diseñados específicamente para el servicio CIP. Desde sistemas básicos compactos hasta sistemas multicanal con capacidades de integración Ethernet.

• Optimice la medición de concentración con el sensor o transmisor de conductividad adecuado para su aplicación.

Sepa exactamente lo que se encuentra en la línea y elimine las suposiciones. Los sensores de transición determinan el momento en que una fase del ciclo CIP finaliza y el momento en que la siguiente debe empezar.

Nuestra experiencia en el campo

Los sensores de conductividad, turbidez o de pH se utilizan para determinar si queda producto o agua de enjuague en la línea para iniciar el sistema CIP solo si tras el enjuague no quedan restos de producto. Una respuesta rápida es muy importante para reducir la pérdida de producto y agua, así como para ahorrar tiempo.

• Mejore su separación de fases eligiendo el mejor sensor de ajuste del portfolio de análisis de líquidos de Endress+Hauser.

El inventario de detergentes CIP necesita ser monitorizado para asegurar un suministro estable.

Nuestra experiencia en el campo

El radar sin contacto, el radar guiado o los ultrasonidos son métodos comunes para el almacenamiento de detergentes. Los depósitos de agua de relleno, enjuague y recuperación se monitorizan comúnmente con sensores hidrostáticos o de capacitancia, y la selección se realiza según el tamaño del tanque y las preferencias personales. La seguridad del sistema está garantizada por alarmas de nivel bajo/alto y detección de tubería vacía (protección de la bomba) y se realizan más comúnmente con horquilla vibrante o sensores conductivos / de capacitancia.

• Identifique la mejor instrumentación de medición de nivel para su aplicación a partir de una amplia gama de principios de medición y el portfolio de productos asociado.

La medición del caudal es fundamental para que el sistema CIP sea eficiente. Garantizando un caudal turbulento fuerte, se consigue el efecto de depuración deseado.

Nuestra experiencia en el campo

La serie Promag H está diseñada para tratar con productos químicos agresivos a temperaturas elevadas y vibración más alta de lo normal a causa del caudal turbulento. Endress+Hauser garantiza el rendimiento durante muchos años en servicio CIP. Los medidores también incluyen una salida de temperatura y conductividad además del valor de caudal.

• Benefíciese de los caudalímetros electromagnéticos que incluyen una salida de temperatura y conductividad además del valor de caudal.

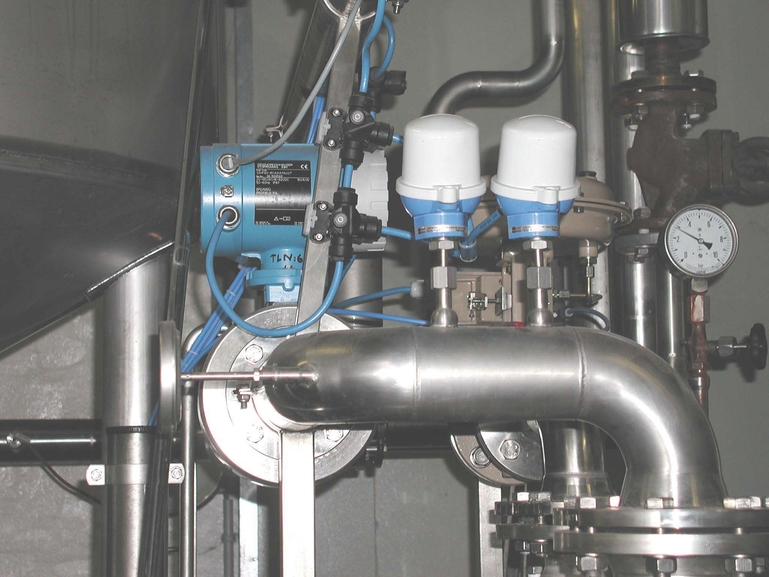

La temperatura dentro del proceso CIP se puede encontrar en varios lugares y se controla de cerca para garantizar el equilibrio de la eficacia de la limpieza y el consumo energético. A menudo visto como un punto crítico de control, la temperatura necesita una calibración frecuente.

Nuestra experiencia en el campo

iTHERM QuickNeck - nuestro cuello de extensión de sonda de temperatura patentado con liberación rápida para una recalibración rápida y fácil. Un simple movimiento de giro para abrir y una fácil reinstalación tras la calibración.

• Benefíciese de la prevención de fallos y el ahorro de tiempo utilizando nuestro sensor de temperatura iTHERM TM411 con tecnología QuickNeck .

La eficacia de la limpieza se basa en la temperatura, la concentración de detergente y la velocidad del flujo/las fuerzas de cizallamiento en las paredes de la instalación. Pero como las tuberías no siempre son rectas y el alcance de las bolas de pulverización no siempre es el ideal, hay puntos que son difíciles de limpiar. Para determinar y mejorar la eficacia global de la limpieza, es necesario controlar también el comportamiento de la limpieza en estos puntos.

Nuestra experiencia en el campo

Nuestro dispositivo compacto multiparamétrico Liquitrend QMW43puede medir simultáneamente el espesor de adhesión y la conductividad de los mediosInstalado en puntos críticos de la planta, supervisa de forma fiable el comportamiento de los fluidos e informa de la presencia de acumulaciones residuales tras la limpieza. Esta innovadora tecnología permite adaptar la frecuencia y la intensidad de la limpieza a las necesidades de una planta, aumentando así la eficiencia.

To ensure optimal performance of a CIP system, it is critical to know the detergent concentration both in the loop and the make-up tank.

Our expertise in the field

Conductivity has the lowest maintenance and calibration requirements and enables you to reduce energy, chemical, and water usage. Endress+Hauser offers multiple conductivity sensor and transmitter options specifically designed for CIP applications. From compact entry-level to multi-channel systems with Ethernet integration capabilities.

• Optimize concentration measurement with the right conductivity sensor or transmitter for your application.

Know exactly what is in the line and remove the guesswork. Transition sensors determine when each phase of the CIP cycle ends and the next should begin.

Our expertise in the field

Conductivity, optical turbidity or pH sensors are used to determine when product or rinse water is in the line, starting the CIP system only if zero product remains after rinsing. Fast response is very important to reduce product and water loss and save time.

• Improve your phase separation by choosing the best fit sensor from Endress+Hauser’s liquid analysis portfolio.

Inventory of CIP detergents need to be monitored to ensure stable supply.

Our expertise in the field

Ultrasonic, guided or free-space radar are common methods for inventory monitoring of cleaning agents. Make-up, rinse and recovery tanks are commonly monitored with hydrostatic or capacitive sensors; selection is based on tank size and personal preference. Inventory safety is ensured by low/high level alarms and empty pipe detection (pump protection) and are usually done with tuning fork or conductive/capacitive sensors.

• Identify the best-fit level instrumentation for your application from a broad range of measuring principles and the associated portfolio of products.

Flow measurement is fundamental for an efficient CIP system. By ensuring a strong and turbulent flow, the desired scrubbing effect is reached.

Our expertise in the field

The Proline Promag H line is designed to handle the aggressive chemicals at elevated temperatures and higher than normal vibration due to turbulent flow. Endress+Hauser ensure performance for many years in CIP service. The flowmeters also include a temperature and conductivity output in addition to the flow value.

• Benefit from electromagnetic flowmeters which include a temperature and conductivity output in addition to the flow value.

Temperature within the CIP process can be measured at several locations and is closely controlled to ensure balance of the effectiveness of the cleaning and energy consumption. Often seen as a critical control point, temperature needs frequent calibration.

Our expertise in the field

iTHERM QuickNeck - our patented thermometer extension neck with quick release for fast and easy recalibration. One simple turning movement for opening and easy re-installation after calibration.

• Benefit from fault prevention and time savings using our temperature sensor iTHERM TM411 with QuickNeck technology.

Cleaning efficiency is based on temperature, detergent concentration and flow velocity/shear forces at the installation walls. But as the pipes are not always straight and the reach of the spray balls is not always ideal, there are spots which are difficult to clean. To determine and improve the overall cleaning efficiency, it is necessary to also monitor the cleaning behaviour at these spots.

Our expertise in the field

Our compact multiparameter device Liquitrend QMW43 can simultaneously measure the adhesion thickness and conductivity of media. Installed at critical points in the food processing plant, it reliably monitors fluid behavior and informs whether residual buildup is present after cleaning. This innovative technology allows the cleaning frequency and intensity to be tailored to the needs of a plant, thus increasing efficiency.
